11.4 속도로 위치 측정하기

이 절에서는 앞의 예제를 반대로 뒤집어 보겠다. 속도를 측정해서 위치를 추정해 보는 것이다. 우선 측정값이 위치에서 속도로 변경되었으니 시스템 모델에서 행렬 $H$가 달라져야 한다. $$H = \begin{bmatrix} 0 & 1 \end{bmatrix}$$

이 값을 시스템 모델에 대입해서 정리해서 보면, 행렬 $H$가 왜 이렇게 바뀌는지 이해가 된다. $$\begin{align} z_k &= Hx_k + v_k \\\\ &= \begin{bmatrix} 0 & 1 \end{bmatrix}\begin{bmatrix} 위치 \\\\ 속도 \end{bmatrix}_{k} + v_k \\\\ &= 속도_{k} + v_k \end{align}$$

측정값이 속도라는 시스템 변경사항이 제대로 반영되었다. 그 밖에 시스템 모델에서 바뀌는 사항은 없다. 다음은 변경된 모델에 대한 칼만 필터 함수이다. 행렬 $H$를 초기화하는 코드를 제외하고는 똑같다.

IntKalman.m

function [ pos vel ] = IntKalman(z)
% 속도로 위치 측정하는 함수
%

persistent A H Q R
persistent x P
persistent firstRun


if isempty(firstRun)
  firstRun = 1;

  dt = 0.1;

  A = [ 1 dt;
        0 1  ];
  H = [0 1];

  Q = [ 1 0;
        0 3 ];
  R = 10;

  x = [ 0 20 ]';
  P = 5*eye(2);
end


xp = A*x;
Pp = A*P*A' + Q;

K = Pp*H'*inv(H*Pp*H' + R);

x = xp + K*(z - H*xp);
P = Pp - K*H*Pp;

pos = x(1);
vel = x(2);

end

테스트 프로그램도 앞의 예제와 거의 비슷하다. GetVel 함수로 측정 속도를 읽어오고, 새로운 칼만 필터를 호출하는 부분만 바뀌었다. 거리 대신 속도를 반환하는 점만 다를 뿐, GetVel 함수에서 속도와 거리를 생성해내는 방법도 동일하다.

TestIntKalman.m

clear all


dt = 0.1;
t  = 0:dt:10;

Nsamples = length(t);

Xsaved = zeros(Nsamples, 2);
Zsaved = zeros(Nsamples, 1);

for k=1:Nsamples
  z = GetVel();
  [pos vel] = IntKalman(z);

  Xsaved(k, :) = [pos vel];
  Zsaved(k)    = z;
end


figure
plot(t, Xsaved(:, 1))
xlabel('Time[sec]')
ylabel('Position[m]')

figure
hold on
plot(t, Zsaved(:), 'r.')
plot(t, Xsaved(:, 2))
xlabel('Time[sec]')
ylabel('Velocity[m/s]')
legend('Measurement','Kalman Filter','location','NorthWest')

GetVel.m

function z = GetVel()
%
%
persistent Velp Posp


if isempty(Posp)
  Posp = 0;
  Velp = 80;
end

dt = 0.1;

v  = 0 +  10*randn;

Posp = Posp + Velp*dt;     % true position
Velp = 80 + v;             % true speed

z = Velp;

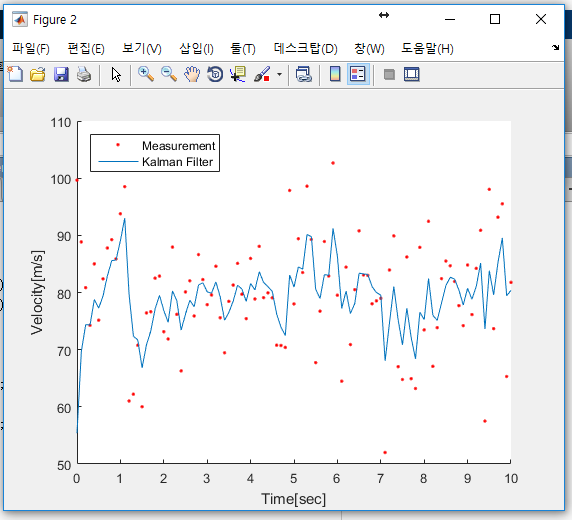

그럼 추정 결과를 보겠다. 아래 그래프에 측정 속도와 추정 속도를 비교했다. 실선이 추정 속도를 나타내고, 점은 속도 측정값을 의미한다. 측정 잡음이 많이 제거되었고, 기준 속도인 $80m/s$에 근처 추정 속도가 모여 있다. 만족할 만한 결과이다.

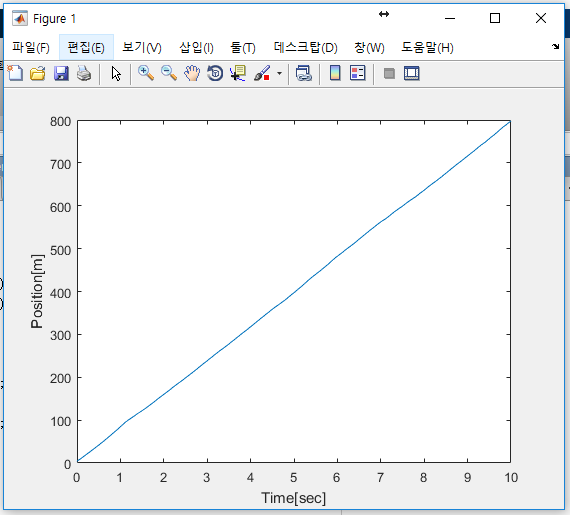

다음 그림은 추정 위치를 그린 그래프이다. 위치는 측정하지 않았지만 상당히 괜찮은 추정 결과를 얻었다. 평균 속도가 $80m/s$이니까 $10$초에 $800m$ 정도를 가는 게 정상이다. 그래프를 보면 $10$초 후에 $800m$ 정도 이동한 게 보인다.

칼만 필터는 이렇게 시스템 모델에 따라 용도가 달라진다.

11.5 초음파 거리계로 속도 재기

앞의 예제에서는 속도가 일정했다. 그 덕분에 칼만 필터가 속도를 추정해 낼 수 있었던 것 아니냐고 의심할 수 있다. 그래서 이 절에서는 속도가 일정하지 않은 경우에도 위치로 속도를 추정해 낼 수 있는지 알아보겠다. 예제로는 이전에 다뤘던 초음파 거리계를 다시 사용한다. 이 예제는 거리의 변화 즉 속도가 일정하지 않다.

먼저 칼만 필터의 시스템 모델을 선정해야 하는데, 앞의 예제와 동일한 모델을 사용한다. 시스템의 기동은 많이 다르지만, 시스템 모델은 같다. 거리와 속도의 물리적인 관계는 변하지 않는 진리이기 때문이다.

칼만 필터 함수도 앞의 DvKalman 함수를 그대로 사용한다.

TestDvKalman2.m

clear all

Nsamples = 500;

Xsaved = zeros(Nsamples, 2);
Zsaved = zeros(Nsamples, 1);

for k=1:Nsamples
  z = GetSonar();
  [pos vel] = DvKalman(z);

  Xsaved(k, :) = [pos vel];
  Zsaved(k)    = z;
end


dt = 0.02;
t  = 0:dt:Nsamples*dt-dt;

figure
hold on
plot(t, Zsaved(:), 'r.')
plot(t, Xsaved(:, 1))
xlabel('Time[sec]')
ylabel('Distance[m]')
legend('Measurement','Kalman Filter','location','NorthWest')

figure
plot(t, Xsaved(:, 2))
hold on
plot(t, (Xsaved(:, 1)-40)/2,'r:')
xlabel('Time[sec]')
ylabel('Velocity[m/s]')
legend('Velocity','Distance','location','NorthWest')

GetSonar.m

function h = GetSonar()
%
%
persistent sonarAlt       % SonartAlt.mat
persistent k firstRun


if isempty(firstRun)
  load SonarAlt
  k = 1;

  firstRun = 1;
end

h = sonarAlt(k);

k = k + 1;

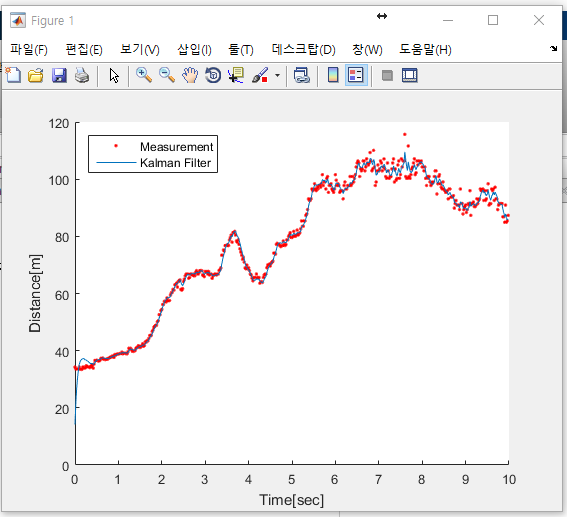

다음 그림은 거리의 궤적을 비교한 그래프이다. 칼만 필터의 추정값은 실선으로 그렸고, 측정 거리는 점으로 표시했다. 측정 잡음이 많이 제거 되었고, 거리의 변화 추이도 잘 드러나 있다. 여러 차례 설명했듯이 잡음 제거는 칼만 필터의 기본 기능이다. 그런데 그래프를 자세히 보면 시간 지연이 거의 보이지 않는다. 숙원이던 잡음 제거와 변화 민감성이라는 두 가지 목표를 달성해낸 것이다.

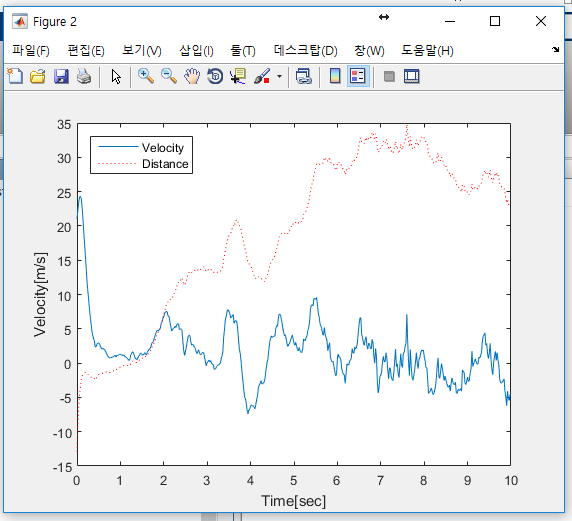

다음 그래프는 칼만 필터가 추정한 속도를 그렸다. 그래프에서 실선은 추정 속도의 궤적이고, 점선은 추정 거리를 나타낸다. 추정 속도와 같은 그래프에 그리기 위해 추정 거리에서 $40$ 미터를 빼고 크기를 반으로 줄였다. 추정 거리의 변화율과 추정 속도를 비교해 보면 추정 속도가 나름 타당하다는 것을 알 수 있다. 거리의 변화가 별로 없는 구간에서는 속도가 $0$에 가깝고, 변화가 심한 구간에서는 속도 값이 크게 나타난다. 거리의 변화율이 속도에 비례한다는 사실을 염두에 두고 찬찬히 비교해 보면 된다.

11.6 효율적인 칼만 필터 함수

이 절에서는 간단한 팁을 하나 소개하겠다. 5장 그림의 칼만 필터 알고리즘을 보면 칼만 이득을 계산할 때 역행렬을 한 번 계산해야 한다. 역행렬은 보통 수치해석 기법으로 구하는데, 계산시간이나 안정성을 고려하면 되도록 피하는 게 좋다. 특히 빠르게 실행되는 실시간 시스템에 칼만 필터를 적용할 때는 어떻게든 계산시간을 단축하는 것이 바람직하다. 이 장의 예제와 같이 시스템 모델의 행렬이 작으면 행렬 계산식을 풀어 쓰는 것도 계산시간과 오차를 줄이는 데 도움이 된다. 그럼 칼만 이득을 계산하는 행렬식을 풀어 써보겠다. $$K_k = P_k^{-}H^{T}(HP_k^{-}H^{T} + R)^{-1}$$

먼저 반복해서 등장하는 $P_k^{-}H^{T}$ 계산부터 시작한다. 행렬은 앞 절의 시스템 모델을 그대로 사용한다. $$\begin{align} P_k^{-}H^{T} &= \begin{bmatrix} P_{11}^{-} & P_{12}^{-} \\\\ P_{21}^{-} & P_{22}^{-} \end{bmatrix}\begin{bmatrix} 1 \\\\ 0 \end{bmatrix} \\\\ &= \begin{bmatrix} P_{11}^{-} \\\\ P_{21}^{-} \end{bmatrix} \end{align}$$

이제 이 식을 활용해서 역행렬을 계산하는 행렬식 전체를 정리해 보겠다. $$\begin{align} HP_k^{-}H^{T} + R &= \begin{bmatrix} 1 & 0 \end{bmatrix}\begin{bmatrix} P_{11}^{-} \\\\ P_{21}^{-} \end{bmatrix} + R \\\\ &= P_{11}^{-} + R \end{align}$$

상당히 간단해졌다. 더구나 풀어 써보니 행렬인 줄 알았던 수식이 스칼라로 드러났다. 스칼라의 역행렬은 역수니까 계산도 굉장히 쉽다. 이제 위의 결과를 칼만 이득 계산식에 대입해서 정리해 보겠다. $$\begin{align} K_k &= P_k^{-}H^{T}(HP_k^{-}H^{T} + R)^{-1} \\\\ &= \begin{bmatrix} P_{11}^{-} \\\\ P_{21}^{-} \end{bmatrix}(P_{11}^{-} + R)^{-1} \\\\ &= {1 \over P_{11}^{-} + R}\begin{bmatrix} P_{11}^{-} \\\\ P_{21}^{-} \end{bmatrix} \end{align}$$

식이 매우 간단해졌다. 그럼 이 식이 과연 칼만 필터 알고리즘의 행렬식을 대신할 수 있는지 확인해보겠다. 위의 식으로 칼만 이득을 계산하는 DeDvKalman 함수를 새로 작성했다. TestDeDvKalman.m은 DeDvKalman 함수를 테스트 하는 프로그램이다.

DeDvKalman.m

function [pos vel] = DeDvKalman(z)
% 행렬이 작은 경우 역행렬을 풀어서 사용하는 함수
%
persistent A H Q R
persistent x P
persistent firstRun


if isempty(firstRun)
  firstRun = 1;

  dt = 0.1;

  A = [ 1 dt;
        0 1  ];
  H = [1 0];

  Q = [ 1 0;
        0 3 ];
  R = 10;

  x = [ 0 20 ]';
  P = 5*eye(2);
end


xp = A*x;
Pp = A*P*A' + Q;

K = 1 / (Pp(1,1) + R) * [Pp(1,1) Pp(2,1)]';  % Pp*H'*inv(H*Pp*H' + R);

x = xp + K*(z - H*xp);
P = Pp - K*H*Pp;


pos = x(1);
vel = x(2);

TestDeDvKalman.m

clear all


dt = 0.1;
t  = 0:dt:10;

Nsamples = length(t);

Xsaved   = zeros(Nsamples, 2);
DeXsaved = zeros(Nsamples, 2);
Zsaved   = zeros(Nsamples, 1);

for k=1:Nsamples
  z = GetPos();
  [pos vel]   = DvKalman(z);
  [dpos dvel] = DeDvKalman(z);

  Xsaved(k, :)   = [pos vel];
  DeXsaved(k, :) = [dpos dvel];
  Zsaved(k)      = z;
end


figure
hold on
plot(t, Xsaved(:, 1), 'ro')
plot(t, DeXsaved(:,1))
xlabel('Time[sec]')
ylabel('Position[m]')
legend('Matrix','Decomposed','location','NorthWest')

figure
hold on
plot(t, Xsaved(:, 2), 'ro')
plot(t, DeXsaved(:,2))
xlabel('Time[sec]')
ylabel('Velocity[m/s]')
legend('Matrix','Decomposed','location','NorthWest')

테스트 프로그램에 특별히 새로 추가된 코드는 없다. 두 칼만 필터 함수가 추정한 위치와 속도를 저장했다가 그래프로 그려 비교해 보는 게 전부이다.

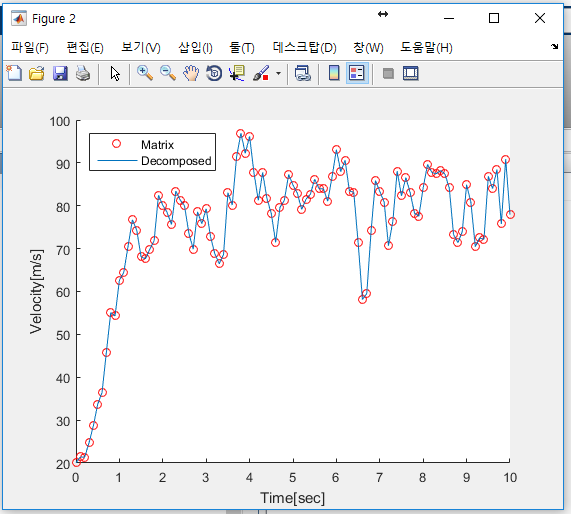

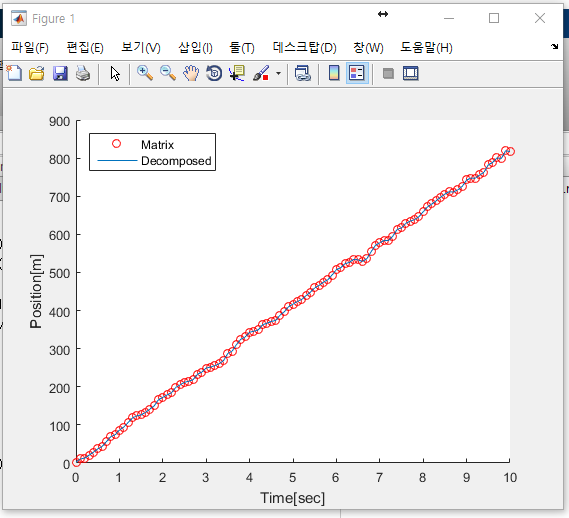

아래 그래프에 속도 추정 결과와 위치 추정 결과를 비교했다. 실선으로 표시한 궤적이 행렬식을 풀어 쓴 결과이고, 원으로 표시한 값은 행렬식으로 계산한 칼만 필터의 출력이다. 두 값이 정확히 일치한다. 칼만 이득을 계산하는 두 개의 식이 수학적으로 동일하니 당연한 결과이다.

이 절에서는 칼만 이득의 행렬식을 풀어서 계산을 간단하게 하고 속도를 개선하는 기법을 살펴봤다. 그런데 이 방법은 상태변수가 많아서 시스템 모델의 행렬이 커지면 사용하기 어렵다. 이 때는 효율적인 수치해석 라이브러리를 사다 쓰거나 만들어 쓰는 수 밖에 없다.

11.7 시스템 모델의 힘

칼만 필터는 잡음도 제거하지만 위치 정보만 가지고 속도를 추정해내는 능력도 있다는 사실을 알았다. 그런데 칼만 필터는 어떻게 측정하지도 않은 속도를 추정해낼까? 지금부터 이 놀라운 능력이 어디에서 나오는지 파헤쳐 보겠다.

먼저 저주파 통과 필터를 생각해 보겠다. 저주파 통과 필터는 측정 신호에 대해 어떠한 가정도 하지않았다. 그저 새 측정값과 이전의 추정값에 가중치를 주고 더할 뿐이다. 따라서 측정하지 않은 물리량을 추정한다는 것은 애초부터 불가능한 이야기이다. 저주파 통과 필터에서는 측정값이 없으면 추정도 없다.

칼만 필터는 다르다. 시스템의 수학적 모델을 알고 있다고 가정한다. 즉 시스템이 어떤 법칙에 따라 측정값을 출력하는지를 정확히 알고 있다는 전제를 깔고 있다. 측정하지도 않은 물리량을 정확히 추정해내는 비밀은 바로 여기에 있다. 상태변수 사이의 연관 관계를 나타내는 시스템 모델을 통해, 측정하지 않은 상태변수를 간접적으로 추정해내는 것이다.

간단한 예를 들어 보겠다. 현재 속도가 $80m/s$ 이면 $1$ 초 뒤에는 $80m$ 만큼 이동해 있을 수 밖에 없다. 왜냐하면 속도를 적분하면 이동 거리가 되는 것은 불변의 물리법칙이기 때문이다. 측정 위치에 잡음이 섞여 있거나 시스템 모델에 오차가 다소 있다고 해도, 열차는 $80m$ 근처에 있어야지 $800m$ 위치에 있을 수는 없다. 반대의 경우도 마찬가지이다. $1$ 초 동안의 이동거리가 $80m$ 인데, 속도가 $800m/s$ 나 될 리는 없다. 대략 $80m/s$ 근방이어야 말이 된다. 이렇게 칼만 필터는 시스템 모델의 정보를 적극 활용해서 측정하지 않은 상태변수도 추정해낸다. 예제의 칼만 필터는 바로 이 점을 이용해서 위치로 속도를 추정해 낸 것이다. 추정 속도도 시스템의 물리 법칙을 따라야 하니까, 자연히 위치 변화의 추이가 속도 추정값에 반영될 수 밖에 없다.

요약하면 칼만 필터가 측정하지 않은 물리량을 추정해내는 능력은 바로 ‘시스템 모델’ 덕분이다. 그런데 추정에 시스템 모델을 이용하는 것은 양날의 칼과 같다. 시스템 모델이 실제 시스템과 많이 다르면 추정 결과가 엉망이 될 뿐만 아니라, 심하면 칼만 필터 알고리즘이 발산해서 전체 시스템이 망가질 수도 있다.
